油簾柜
噴涂用油簾柜特制品。適用于低矮空間。

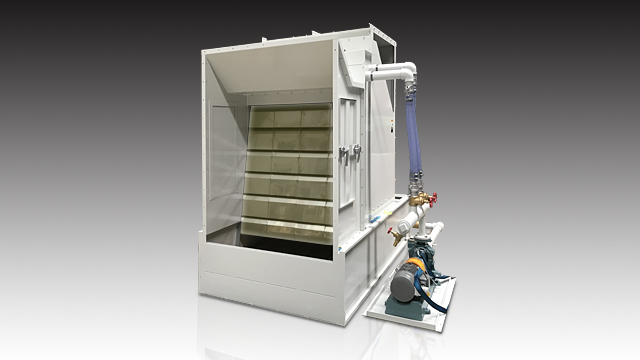

適用于噴涂室或低矮空間設置的小型油簾柜。在油簾柜前可以連接機械手SOFTBOY?PRO等噴涂機器。把軸流送風機安裝在后方側面，可以滿足頂棚高度限制在2400mm以下的空間。

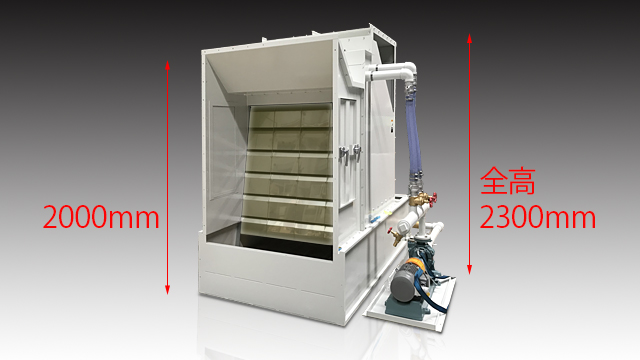

為了在頂棚高度2400mm以?xún)?nèi)實現安裝，排風扇設計在后方背面，全高2300mm，適用于低矮空間的油簾柜。在油簾柜前可以設置機械手SOFTBOY?PRO等噴涂機器。

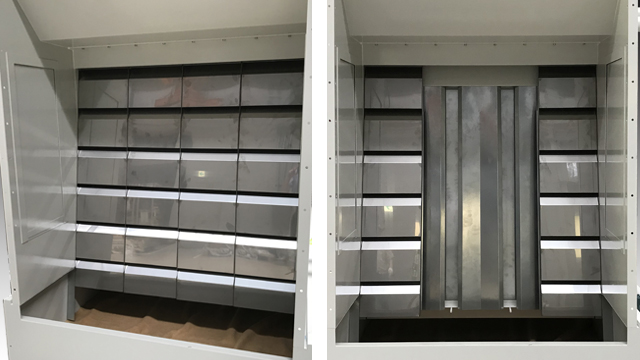

用油來代替清洗液的泰酷寶公司的油簾柜，讓過噴細霧漆霧與油撞擊來實現捕捉。通過設置多層的油簾板，包括橫向?qū)Я靼?，縱向?qū)Я靼?，整流板等等，?duì)漆霧進行捕捉。另外，絲毫沒有像水廉柜一樣的噪音（約80db），在油簾柜前可以進行會話的68db少噪音設計。而且壽命長。

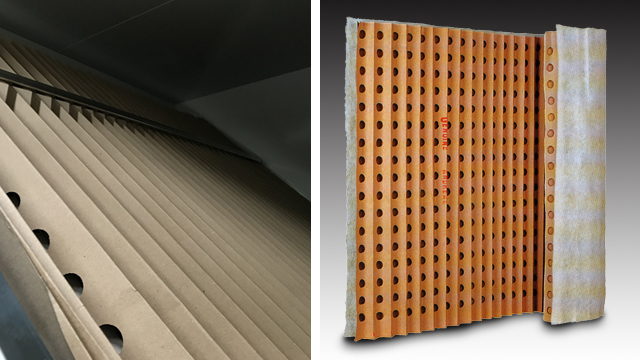

在最終階段，使用于附帶無紡布的手風琴褶型過濾器紙進行捕捉。
| 排氣風機 | VPO6B-2FM 軸型、性能??154Nm3/min-24mmH2O | |
|---|---|---|
| 開口尺寸 | W1,200mmxH1,700mm | |
| 漆霧捕捉濾網 | 過濾器 1,000mmx1,100mm（31褶） | |
| 指定用油 | TABO#100?TABO#300 | |
| 油的容量 | 700L | |
| 排氣風機馬達 | 安全防暴型(IKH3-FBKA21E) 3? AC200V 50/60HZ 1.5KW 1臺 | |
| 泵浦馬達 | 安全增防暴型室內(EXE Ⅱ T3)3? AC200V 50/60HZ 2.2KW 1臺 | |
| 開口規格 | BB | |
| 開口標準控制風速 | 0.5?0.6m/sec | |
| 噴房的壓力損失 | 1.26 hpa | |
| 排氣風管的壓力損失 | 1.44 hpa以下 | |
| 開口面積 | 2.040m2 | |
| 漆霧捕捉濾網面積 | 1.2m2 | |
| 選項 | 垂壁、油盤、導流風箱、維護門 |
垂壁
油盤
導流風箱
維護門
半自動漆渣回收裝置 BOSS2000
